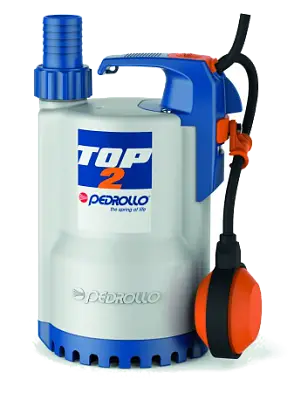

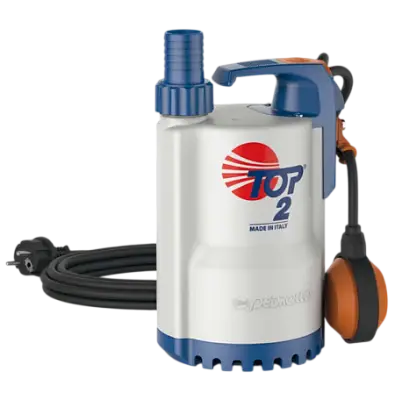

TOP - Дренажные насосы для чистой воды

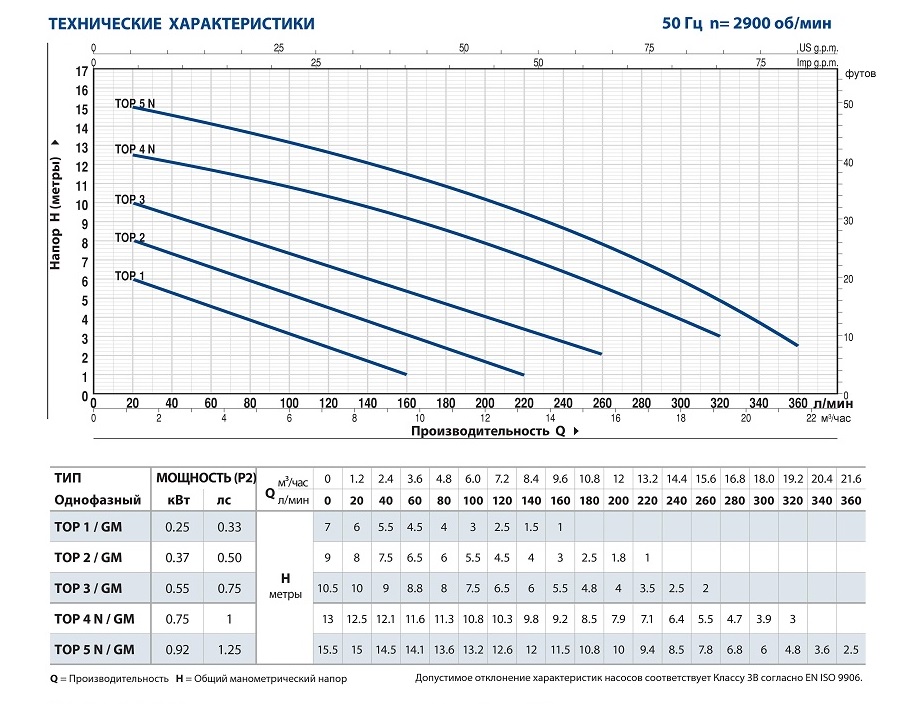

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

  • Производительность до 360 л/мин. (21,6 м?/ч)
  • Напор до 15,5 м

ОГРАНИЧЕНИЯ ИСПОЛЬЗОВАНИЯ

  • Глубина погружения:
    – до 3 м для моделей TOP 1-2-3
    – до 5 м для моделей TOP 4-5
    (при условии достаточно длинного силового кабеля)
  • Температура жидкости от max до +40 °C
    (Температура жидкости max до +90 °C при условии работы в течение максимум 3 минут с остановками)
    Прохождение твердых взвешенных частиц до ? 10 мм
  • Уровень опорожнения:
    – до 14 мм от дна для моделей TOP 1-2-3
    – до 30 мм от дна для моделей TOP 4-5
  • Непрерывная эксплуатация S1

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ

КОРПУС НАСОСА: Технополимер
РАБОЧЕЕ КОЛЕСО: NorylFE1520PW
ВЕДУЩИЙ ВАЛ: Нержавеющая сталь EN 10088-3 -1.4104
ДВОЙНОЕ УПЛОТНЕНИЕ ВАЛА В МАСЛЯНОЙ КАМЕРЕ:
- TOP 1-2-3/GM: STA-12R - Керамика - Графит - NBR - AISI 304
-TOP 2-3 LA: AR-12R LA - Керамика - Графит – NBR - AISI 316
- TOP 4-5: MG1-14D SIC - Карбид кремния - Графит - NBR
ЭЛЕКТРОДВИГАТЕЛЬ: однофазный 230B с тепловой
защитой, встроенной в обмотку
ИЗОЛЯЦИЯ: класс F
СТЕПЕНЬ ЗАЩИТЫ: IP 68

РАБОЧИЙ ДИАПАЗОН

  • Производительность до 360 л/мин (21,6 м3/ч)
  • Напор до 15,5 м

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ

  • Глубина погружения:
    • – до 3 м для TOP 1-2-3
    • – до 5 м для TOP 4-5 (с кабелем электропитания соответствующей длины)
  • Температура жидкости до +40 °C (Температура жидкости до +90 °C кратковременно до 3 минут)
  • Прохождение твердых частиц во взвешенном состоянии до 10 мм
  • Минимальный уровень осушения:
    • – до 14 мм для TOP 1-2-3
    • – до 30 мм для TOP 4-5
  • Продолжительный режим работы электродвигателя S1

ИСПОЛНЕНИЕ И НОРМЫ БЕЗОПАСНОСТИ

В комплект насосов входят:

  • – кабель питания длиной 5 м TOP 1-2-3
  • – кабель питания длиной 10 м TOP 4-5
  • – внешний поплавковый выключатель
EN 60335-1
IEC 60335-1
CEI 61-150
EN 60034-1
IEC 60034-1
CEI 2-3

СЕРТИФИКАЦИЯ

Сертифицированная система менеджмента DNV

ISO 9001: Система менеджмента качества

ISO 14001: Экологический менеджмент

ИСПОЛЬЗОВАНИЕ И УСТАНОВКА

Погружные электронасосы серии TOP предназначены для откачки чистой воды без абразивных частиц. Используемые конструктивные решения гарантируют простоту в эксплуатации и безопасность работы благодаря полному охлаждению двигателя и двойному уплотнению вала. Эти насосы применяются для экстренного осушения небольших затопленных участков (зданий, подвалов, гаражей), откачки бытовых сточных вод (посудомоечные и стиральные машины), для удаления воды из дренажных колодцев, бассейнов, канализационных отстойников.

ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ

В комплекте: - Кабель электропитания длиной 5 м для моделей TOP 1-2-3
- Кабель электропитания длиной 10 м для моделей TOP 4-5
- Внешний поплавковый выключатель

ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ

EN 60335-1
IEC 60335-1
CEI 61-150

EN 60034-1
IEC 60034-1
CEI 2-3

СЕРТИФИКАТЫ

Международное сертификационное общество Det Norske Veritas (DNV)
ISO 9001: КАЧЕСТВО
ISO 14001: ЭКОЛОГИЯ И БЕЗОПАСНОСТЬ

ОБЛАСТИ ПРИМЕНЕНИЯ И УСТАНОВКА

Насосы серии ТОР подходят для дренажа чистой, без абразивных частиц, воды. Применённые конструктивные решения обеспечивают простоту в эксплуатации и безопасность функционирования насоса, благодаря полному охлаждению двигателя и двойному механическому уплотнению вала. Они рекомендуются для экстренного осушения небольших затопленных объектов (жилые помещения, подвалы, боксы), отвода бытовых стоков (от стиральных и посудомоечных машин), для опорожнения небольших накопительных колодцев.

ПАТЕНТЫ - МАРКИ - МОДЕЛИ

  • Заявленный патент № BO2015A000116
  • Зарегистрированная ЕС модель № 342159-0011

ИСПОЛНЕНИЕ ПО ЗАКАЗУ

  • Электронасосы TOP-GM с поплавковым выключателем, перемещающимся вертикально (предназначены для работы в узких колодцах)
  • Электронасосы TOP 2-3 LA для агрессивных жидкостей
  • Специальное механическое уплотнение
  • Электронасосы TOP 1-2-3 с кабелем питания длиной 10 м.

    ➠ N.B.: Кабель электропитания длиной 10 м обязателен при эксплуатации вне помещений в соответствии со стандартом EN 60335-2-41

  • Электронасосы без внешнего поплавкового выключателя
  • Другое напряжение питания или частота 60 Гц

ГАРАНТИЯ

2 года в соответствии с нашими общими условиями продажи

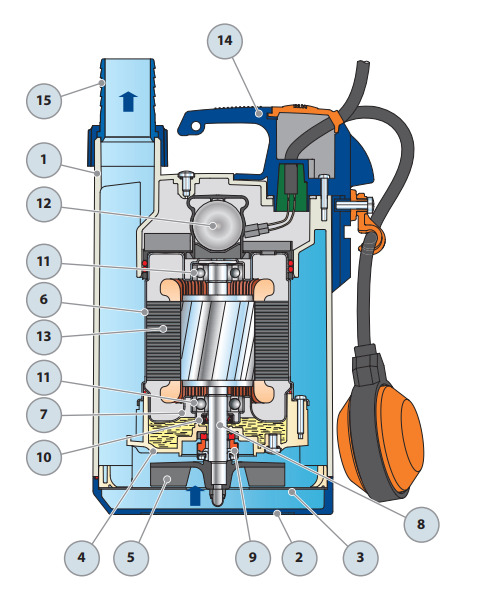

TOP 1-2-3
ПОЗ. КОМПОНЕНТ КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ
1 КОРПУС НАСОСА Технополимер
2 ВСАСЫВАЮЩАЯ РЕШЕТКА Технополимер
3 КРЫШКА НА ВСАСЫВАНИИ Нержавеющая сталь AISI 304 (AISI 316L для версий LA)
4 ДИФФУЗОР Технополимер
5 РАБОЧЕЕ КОЛЕСО Noryl FE1520PW
6 КОРПУС ДВИГАТЕЛЯ Нержавеющая сталь AISI 304 (AISI 316L для версий LA)
7 КРЫШКА ДВИГАТЕЛЯ Нержавеющая сталь AISI 304
8 ВАЛ ДВИГАТЕЛЯ Нержавеющая сталь EN 10088-3 - 1.4104 (AISI 316L для версий LA)
9

ДВОЙНОЕ УПЛОТНЕНИЕ ВАЛА С ПРОМЕЖУТОЧНОЙ МАСЛЯНОЙ КАМЕРОЙ

Электронасос Уплотнение Вал Материалы
Тип Тип Диаметр Неподвижное кольцо Вращающееся кольцо Эластомер Металл
TOP 1-2-3
TOP 1-2-3 GM
STA-12R Ø 12 мм Керамика Графит NBR AISI 304
TOP 2-3 LA AR-12R LA Ø 12 мм Керамика Графит NBR AISI 316
10 САЛЬНИК Ø 12 x Ø 19 x H 5 мм
11 ПОДШИПНИКИ 6201 ZZ / 6201 ZZ
12

КОНДЕНСАТОР

Электронасос Емкость
Однофазный (230 В или 240 В)
TOP 1 10 μF 450 B
TOP 2 10 μF 450 B
TOP 3 14 μF 450 B
13

ЭЛЕКТРОДВИГАТЕЛЬ

TOP: однофазный 230 В - 50 Гц c тепловой защитой, встроенной в обмотку.

  • – изоляция класса F,
  • – степень защиты IP X8
14

РУЧКА В СБОРЕ (герметично залитый смолой кабельный ввод)

В комплекте:

  • – кабель электропитания длиной 5 метров, тип H07RN-F, с вилкой Schuko
  • – кнешний поплавковый выключатель (поплавковый выключатель, перемещающийся вертикально, в версиях GM)
15

ШТУЦЕР И КОЛЬЦЕВАЯ ГАЙКА

Штуцер Ø 25 мм для TOP 1
Ø 35 мм для TOP 2-3
