Особая запатентованная конструкция гидравлической части насоса, комбинация используемых материалов и передняя вставка с осевым движением рабочих колес, обеспечивают надежную защиту насоса от попадания песка и от заклинивания.
Серия включает в себя электронасосы, предназначенные для постоянного функционирования в погруженном состоянии.
Двигатель подключается к насосу через суппорт, параметры которого соответствуют нормативам NEMA. Принцип функционирования аналогичен принципу функционирования многоступенчатых центробежных насосов. Рабочие колеса, установленные на одном и том же ведущем валу, вращаются внутри лопаточных диффузоров, которые обеспечивают движение жидкости на выходе каждого рабочего колеса по направлению к всасывающему патрубку следующего рабочего колеса. После прохождения через все рабочие колеса, установленные последовательно, жидкость покидает насос через нагнетательный патрубок. Каждое рабочее колесо с соответствующим лопаточным диффузором создают ступень нагнетания, которая, согласно принципу функционирования центробежных насосов, обеспечивает для жидкости перепад давления, который суммируется с перепадами, создаваемыми другими последовательными ступенями.
4SR 1 |
4SR 2 |
4SR 4 |
4SR 6 |
4SR 8 |
4SR 10 |
4SR 12 |
4SR 15 |
|
|
DAVIS |

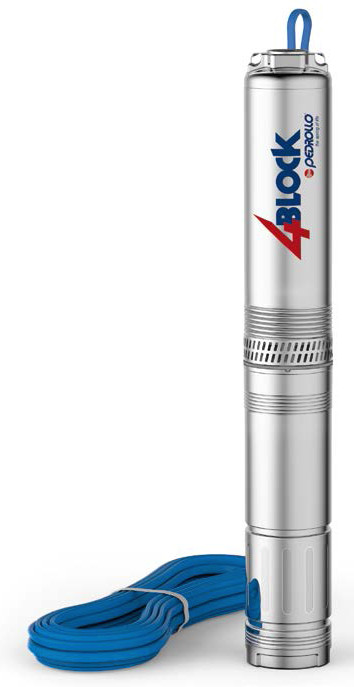

4BLOCK |
|
|
4SR 1,5 |
|
|
6SR 9 |
6SR 12 |
4SR 18 |
6SR 27 |
6SR 36 |
6SR 44 |
|
Насосы данной серии рекомендуются для перекачки чистой воды или жидких тел содержащих не более 150 г/м3 песка. Благодаря высокому кпд и их надежности, эти насосы применяются в быту, в промышленности, для автоматической подачи воды совместно с автоматическими агрегатами поддержания давления, для орошения огородов и садов, для моечного оборудования, для увеличения напора и в системах противопожарной безопасности и т.д. Эксплуатация насосов серии 4SR 1 возможна внутри колодцев диаметром не менее 4" (100 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение (min 50 см от верхнего уровня и не менее 1 метра до дна колодца), даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце. Электронасос может устанавливаться как в вертикальном, так и в горизонтальном положений; когда насос устанавливается в вертикальном положений внутри колодца, рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.

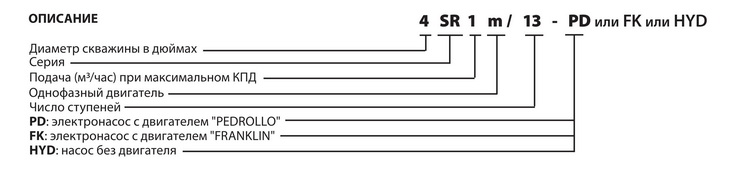

Электронасосы выпускают с погружными моторами (двигателем) Pedrollo (Италия) или Franklin Electric (США)
- FK - двигатель электронасоса Franklin Electric (США) с пропиткой смолой
- PD - двигатель электронасоса - Pedrollo (Италия) перематываемые, в ванне из масла пищевого типа
- m - однофазный двигатель 220В
КАКУЮ СКВАЖИНУ ВЫБРАТЬ
Погружные скважинные насосы серий 4SR1, 4SR2, 4SR4, 4SR8 и 4SR10 предназначены для перекачивания чистой воды с содержанием песка не более 150 г/м3 из скважины с большим дебетом (запасом) воды и с диаметром обсадной трубы не менее 4 дюймов (=101 мм). Погружные насосы данных серий используются для водоснабжения коттеджа, небольших домов, дач и пр., а также (при использовании мощных насосов) для водоснабжения многоквартирных домов, коттеджных и дачных поселков, промышленных здании и пр. Возможно использование погружного насоса в системе автономного водоснабжения (ГИДРОФРЕШ) в комплекте с баком и системой автоматики.
ВНИМАНИЕ! He позволяйте детям приближаться к погружному насосу и трогать его как во включённом, так и в выключенном состоянии, также не позволяйте детям трогать электропроводку погружного насоса.
СКВАЖИНА ДЛЯ САДОВОГО ДОМА (дача)
Когда вода требуется в летний период, в основном, на полив и для приготовления пищи, и если хозяин не намерен производить дальнейшее благоустройство (душ, ванна, туалет, бассейн и т. п.), вполне достаточно так называемой песчаной скважины, обеспечивающей, при использовании насоса "Малыш" от 350 до 800 л/час воды (зависит от глубины залегания воды и качества насоса).
СКВАЖИНА ДЛЯ СТАНДАРТНОГО КОТТЕДЖА
(дом постоянного проживания для семьи из 4-5 чел.)
В подобном доме, как правило, 4-5 точек водопотребления (2 туалета, душ, ванна, кухня со стиральной и посудомоечной машиной). В пиковый период водопотребление составляет 1,5-2 м3/час воды, суточное водопотребление обычно не превышает 2-3 м3 воды.Такой режим водоснабжения носит промежуточный характер.Если дом имеет развитую систему водоснабжения (пиковая потребность - 2-3 м3/час воды), однозначно требуется артезианская скважина.
СКВАЖИНА ДЛЯ ОБЪЕДИНЕНИЯ ВОДОПОТРЕБИТЕЛЕЙ
(садовое товарищество, кондоминиум, агро или промышленное предприятие)
Конечно, артезианская скважина. При этом необходимо составление баланса водопотребления (и водоотведения), согласование его с рядом инстанций, лицензирование скважины, составление ее проекта, получение разрешения на бурение.
Рекомендации по эксплуатации погружных насосов Педролло
При использовании погружного насоса для водоснабжения домов рекомендуется использовать следующее дополнительное оборудование:
- станция управления погружным насосом (QSM или QST) с защитой от сухого хода или пульт (QEM - для однофазных погружных насосов; QET - для 3-х фазных погружных насосов.),
- бак - гидроаккумулятор (VT 100 - VT 1000),
- реле давления (FSG 2 или FYG 22),
- манометр (MR 6 или MR 10),
- пятивыводной тройник R5,
- обратный клапан VR,
- кабельная муфта.
